중계용 특정 소 출력 무선기기의 개요
방송공동수신설비 망을 이용한 무선 중계기로서 장소에 관계없이 모든 곳에 설치가 가능하여 공동주택 등의 세대내 및 지하공간에서 자유로운 방송수신이 가능하며, 지상파 방송인 에프엠(FM)라디오방송 및 이동멀티미디어(DMB) 수신을 통한 주민문화 복지증진 및 혹시라도 있을지 모를 국가재난방송을 실내에서 실시간으로 시청취할 수 있는 획기적인 저 비용의 성능인증(EPC)제품이며 과학기술정보통신부 고시 [방송공동수신설비의 설치기준에 관한 고시]의 의무설치 기준에 적합한 KC 인증제품의 기기입니다.
특정 소 출력 무선 중계기의 분류 및 사용방법
세대(소형 공간)용 FM/DMB 겸용 중계기 : 장소가 협소한 지하주차장 및 공간에서도 사용가능.
노출형 중계기(WHR-ODF105)_FM/DMB 겸용제품.
제품사진

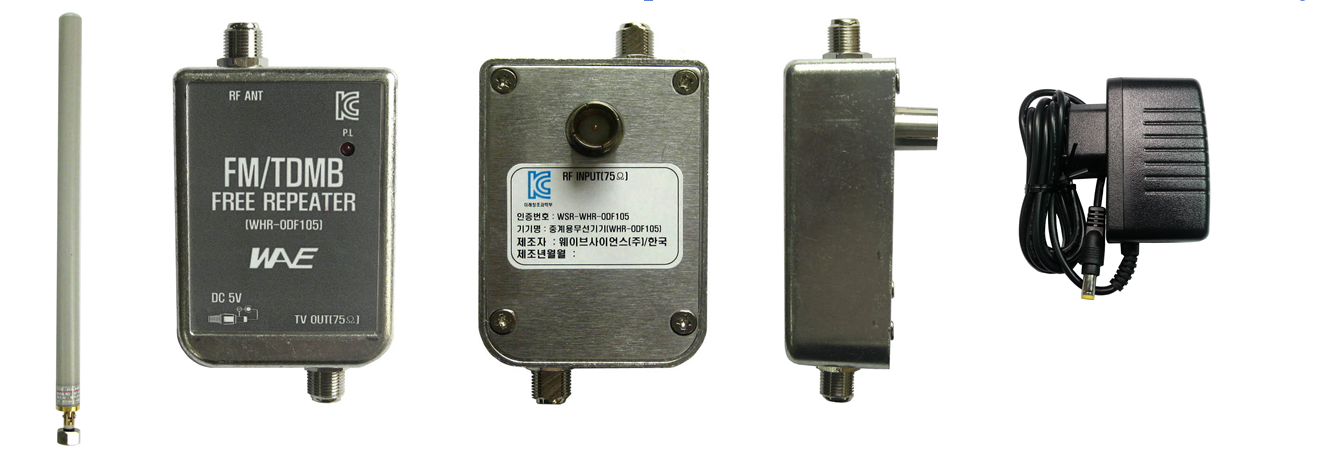

노출형 (세대용 FM/TDMB겸용 중계기)세트
AC/DC Adapter(DC 5V)

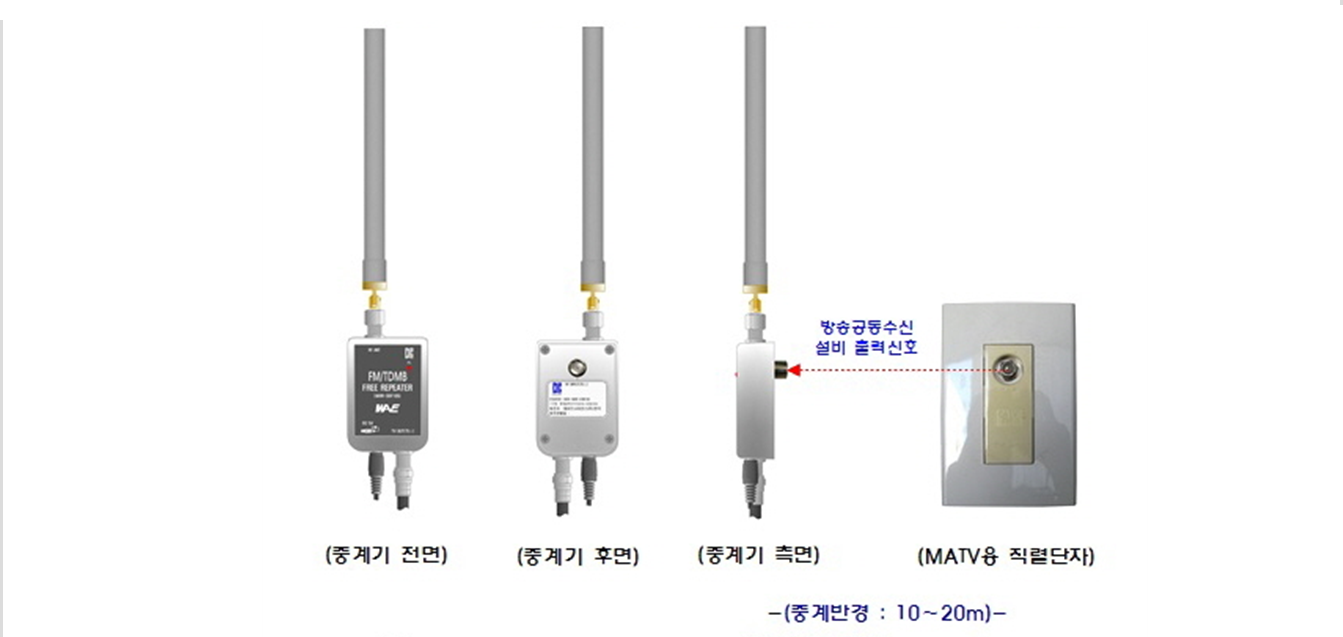

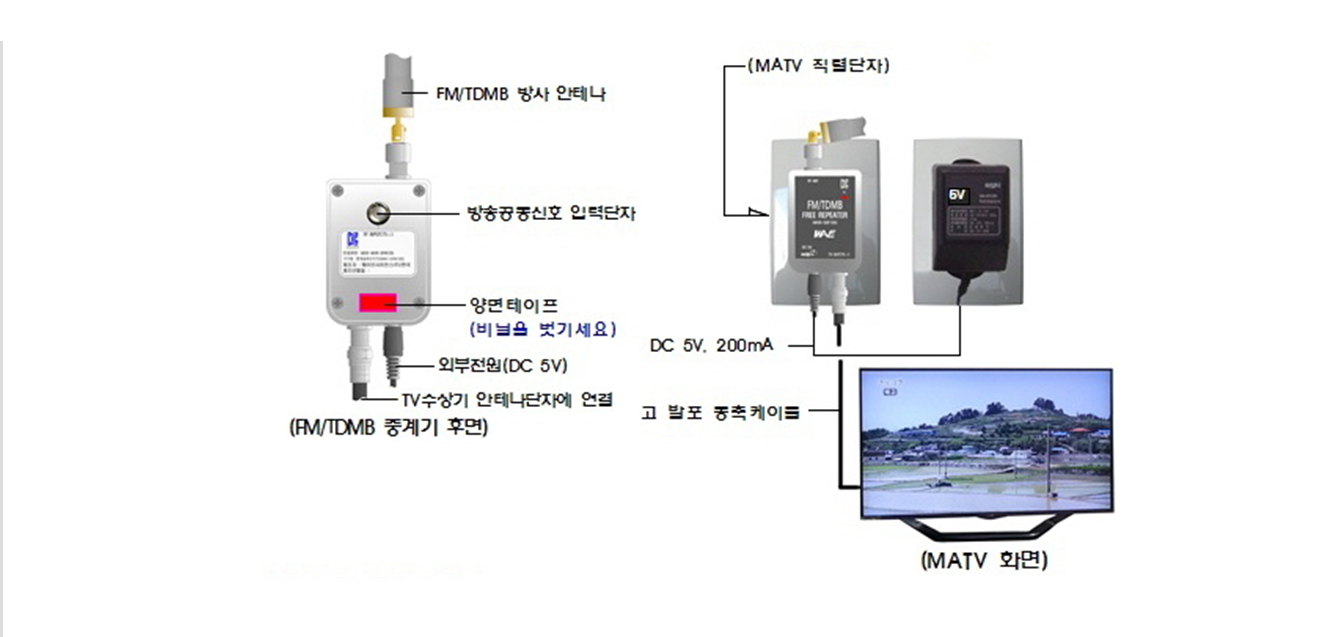

부착 및 사용법

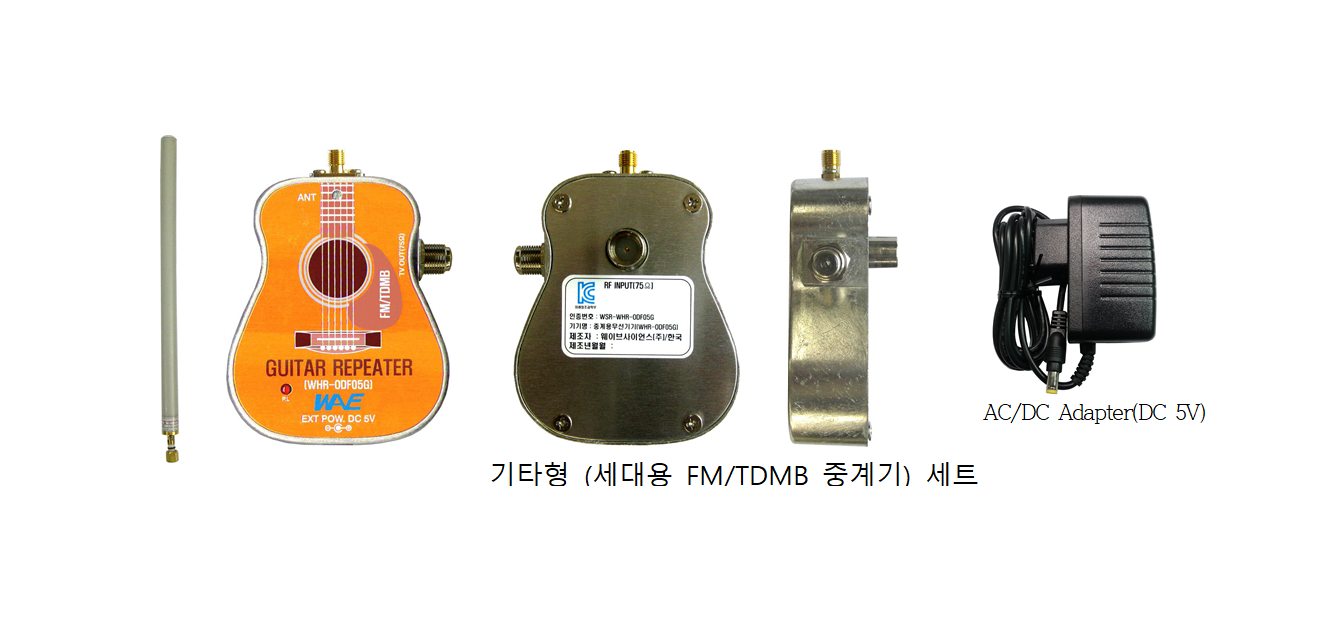

기타형 중계기(WHR-ODF05G)_FM/DMB 겸용제품.
제품사진

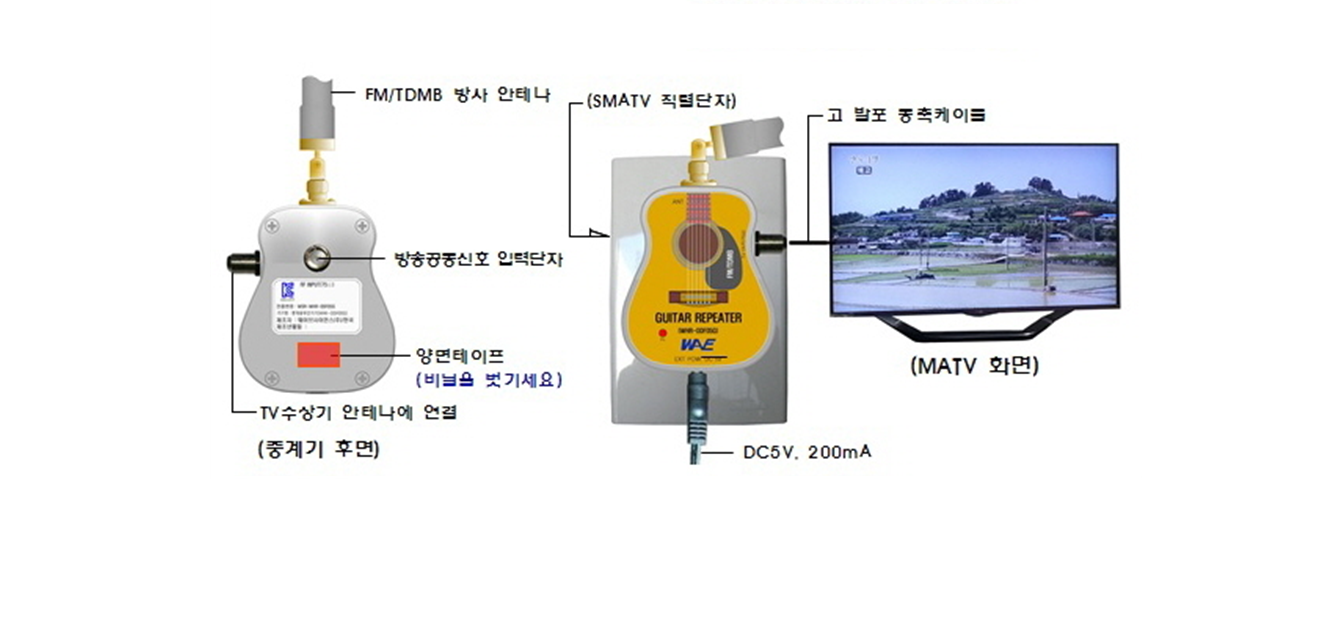

부착 및 사용법
BOX 내 매입형 FM/DMB 중계기(WHR-IDF05)_FM/DMB 겸용제품.

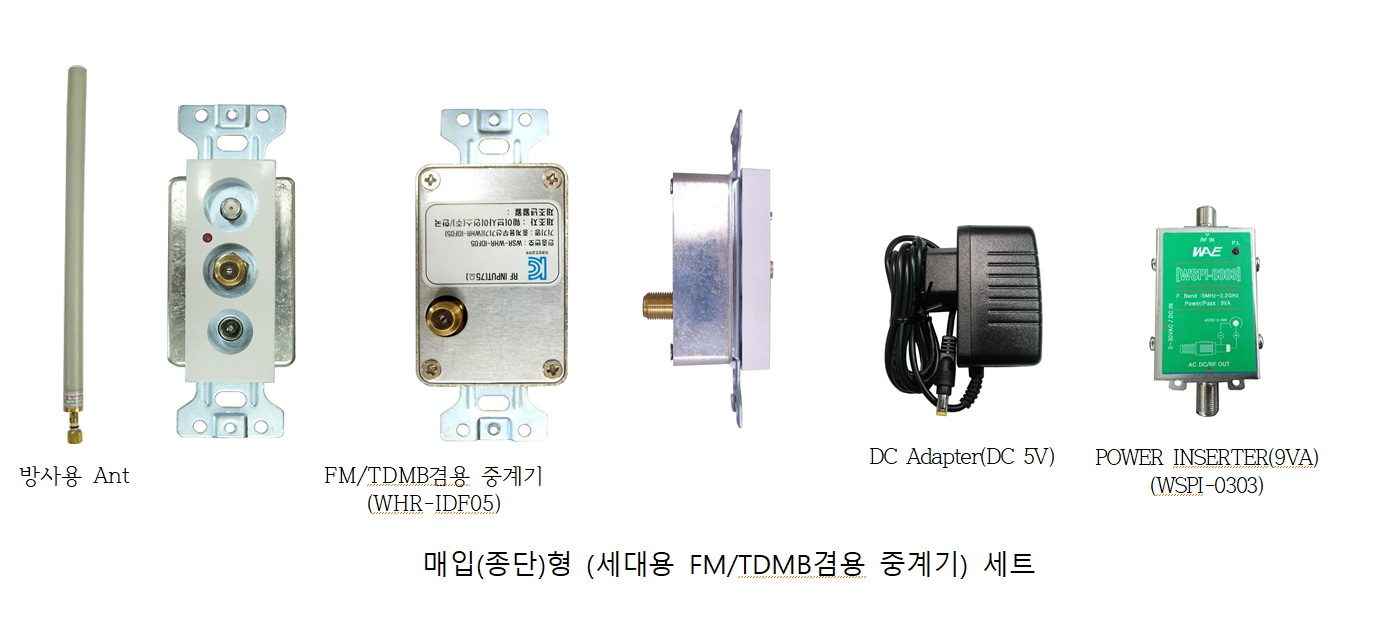

제품사진(종단형-8㏈) : 1종

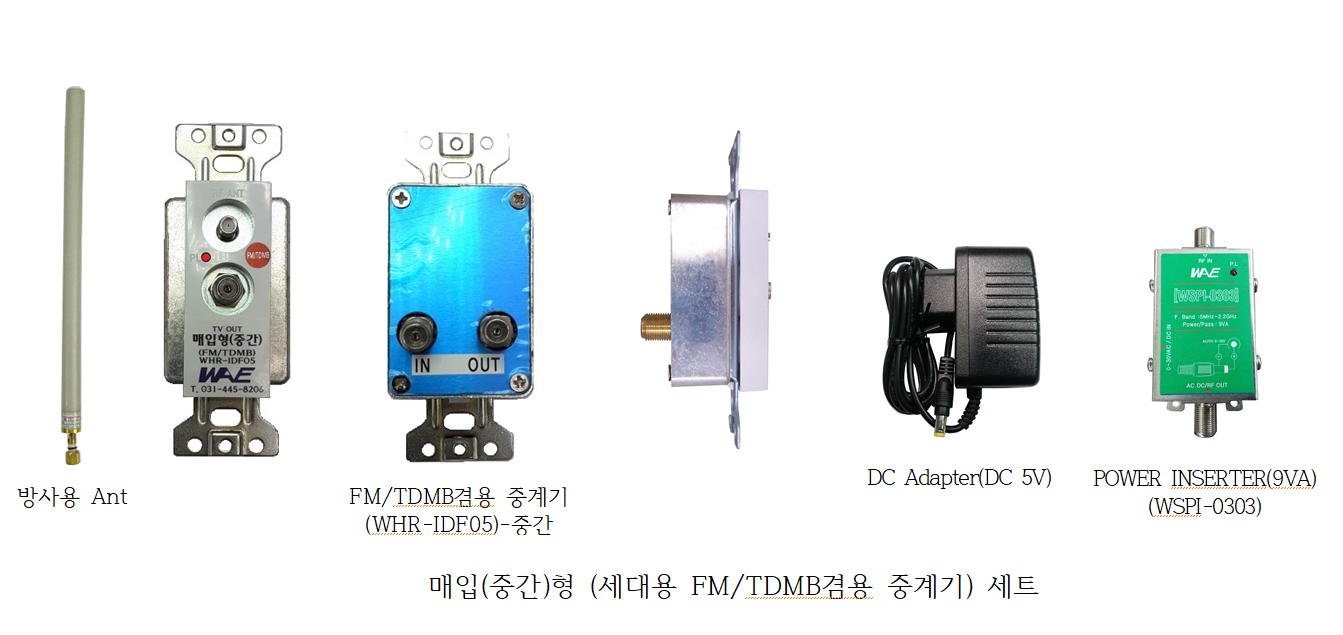

제품사진(중간형-2D, 8㏈, 11㏈, 14㏈, 17㏈) : 5종
결선 및 사용방법

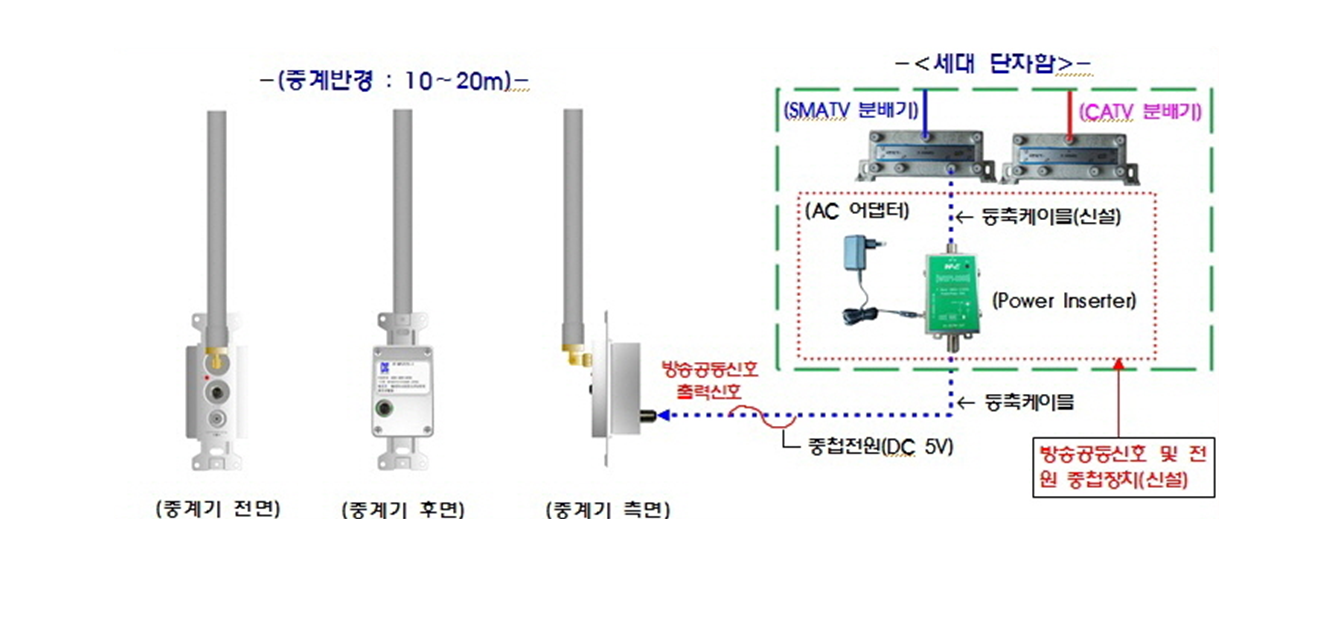

세대단자함 내 전원중첩 공급세트 결선도

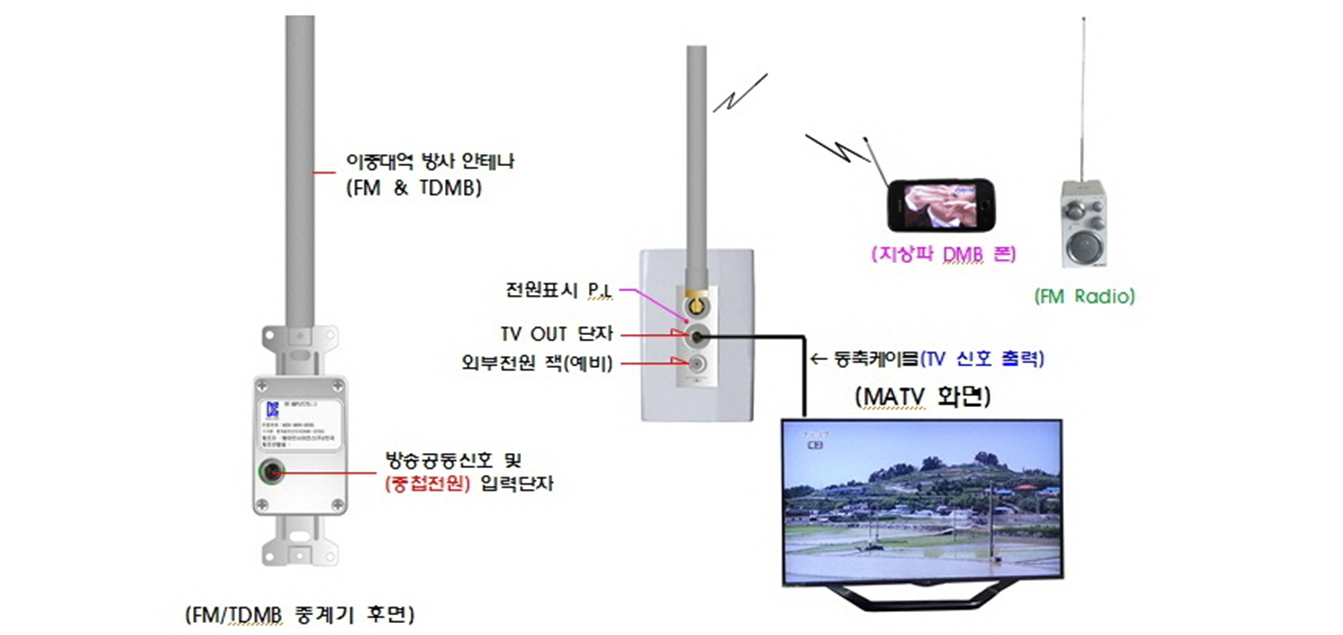

세대 내 부착 및 결선도
지하용 FM/DMB 겸용 중계기
지하용 FM/DMB 중계기(WHR-ODF105BP) : (모델번호 WHR-OFM105+WHR-ODMB100 내장)

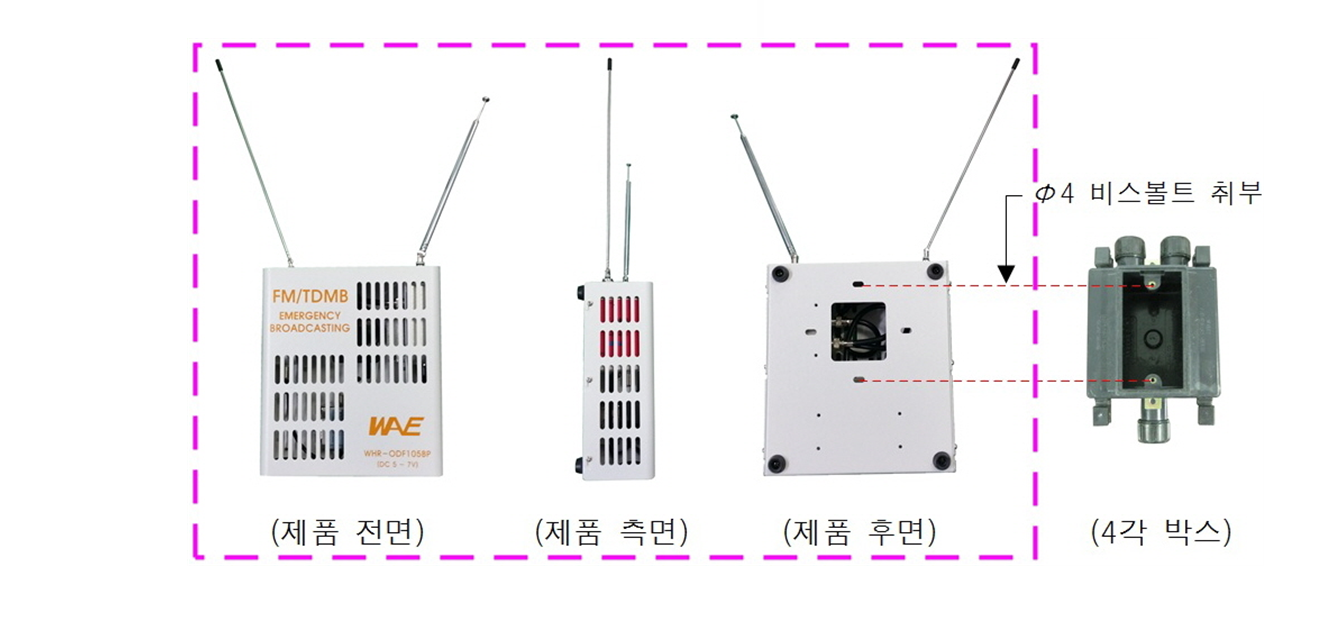

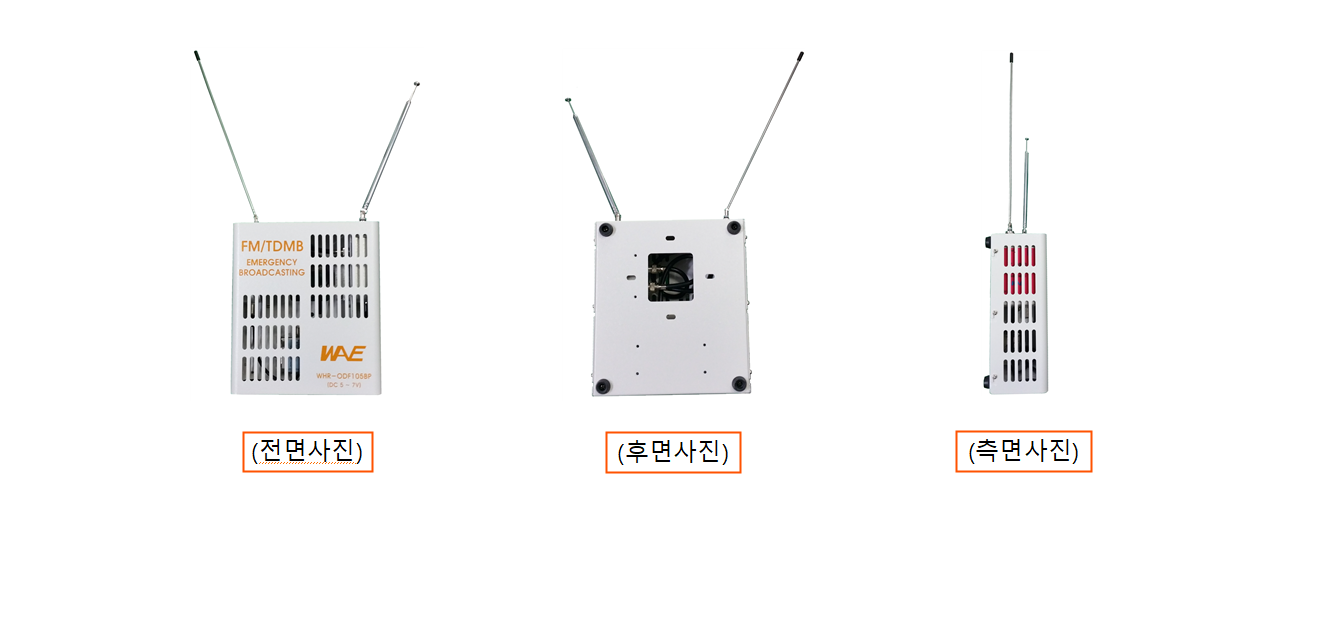

제품 사진
에프엠(FM)라디오방송 또는 이동멀티미디어방송(TDMB)의 단일대역용 적합인증제품 제작이 가능 합니다.
취부방법
PVC 4각 아웃트레트 박스 또는 철 커버에 취부
결선 및 사용방법
<지하용 FM/DMB 중계기 시스템 결선도>

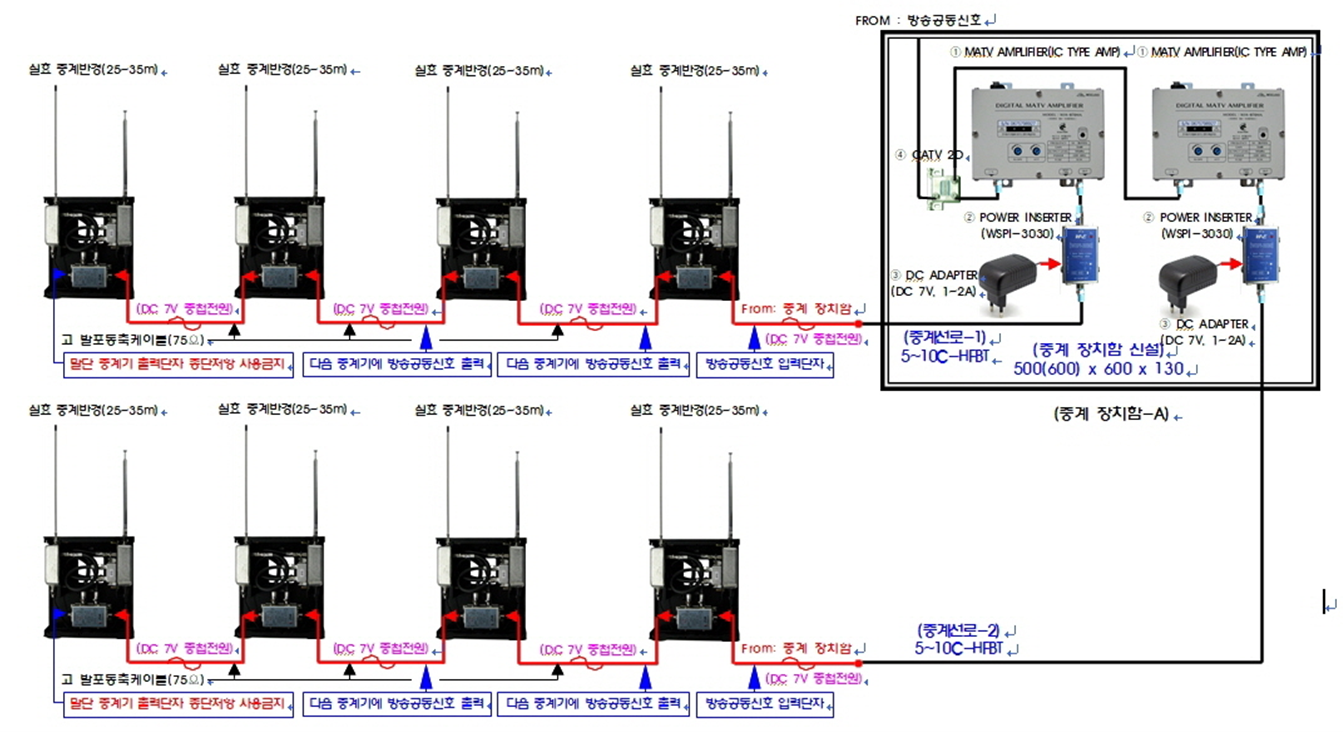

지하 주차장 등 및 승강기 홀에서 매입형 중간형 사용 시 결선도

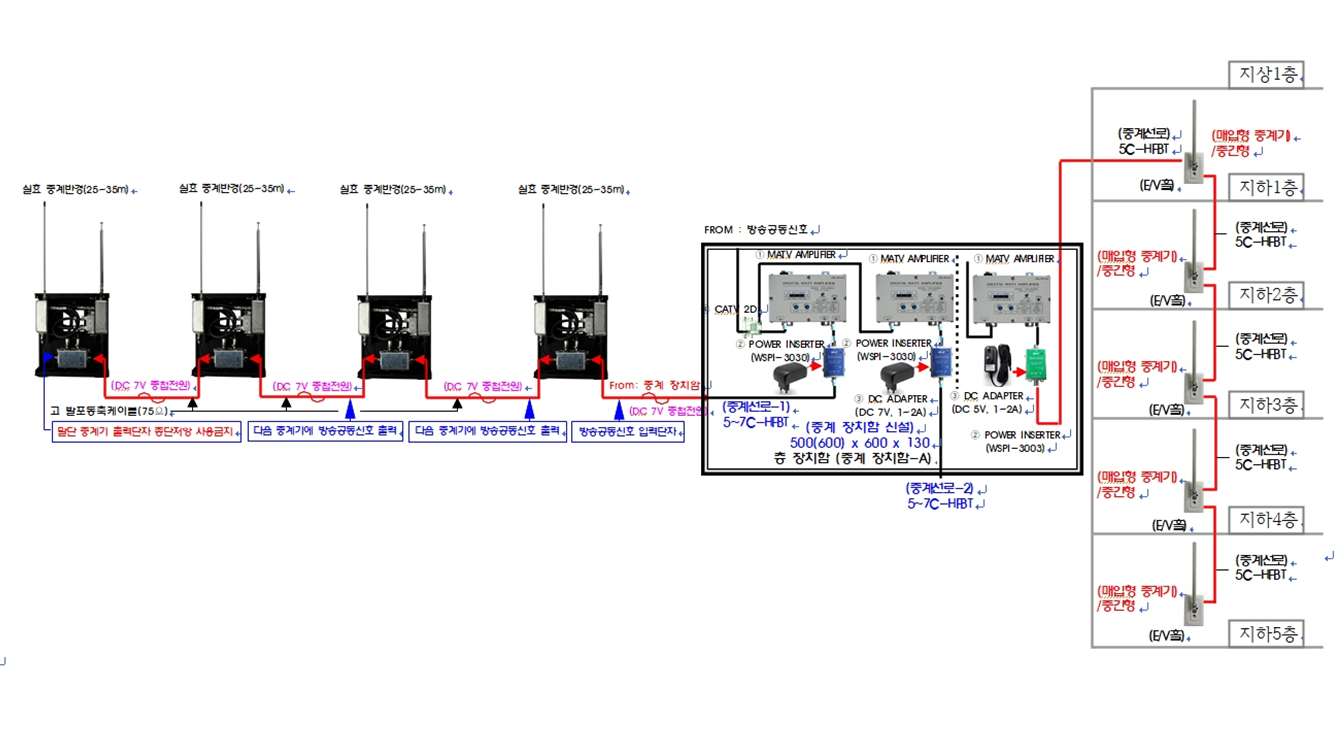

<신제품 지하주차장 및 E/V홀 FM/DMB 중계기 시스템 결선도>
주1) 1. 1개의 중계선로의 총 길이가 고 발포 동축케이블(5C-HFBT) 기준 175m >이내일 경우 “FM/ TDMB겸용 중계기” 4대까지 직렬접속 확장가능.
2. 중계선로 1개 라인에 단일대역 중계기 2~3대 연결 시 [MATV AMP(1대)+CATV2분배기(1개) +P/I(2대)+DC어댑터(2대)] 연결사용 가능.
3. 지하 공간이 넓을 경우 중계선로-1 ~ 중계선로-n 으로 확장
4. 중계선로 1회로 당 : [MATV AMP(1대) → POWER INSERTER 및 DC어댑터(각 1대) → 중계 기 선로 (중계기(4대)까지]
주2). 지하층 승강기홀 매입형(중간형)사용 시 장치함으로부터 고 바포 동축케이블(5C-HFBT) 1라인에 5대까지 직렬방식으로 구성연결 가능
- 중계용 특정 소 출력 (FM, T-DMB) 중계용 무선기기의 다목적 활용방안
1) 모든 실내에서 국가재난 및 비상방송의 실시간 수신시스템으로서 활용
① 공동주택 세대내의 음영지역 해소
② 소형 및 대형빌딩의 지하주차장 등에서의 음영지역 해소
③ 지하상가 등에서의 전파음영지역 해소
④ 아파트 단지 등의 지하주차장에서의 전차음영지역 해소
⑤ FM라디오 중계시설이 이미 갖추어진 대형빌딩 등의 지하주차장 진, 출입램프의 전파음영지역 해소
⑥ A/V장비 주변 및 방송시보를 교정신호로 이용하는 전자시계의 모시계 장치가 설된 방송실의 전파 음영지역 해소용
- 중계용 Head end 설비

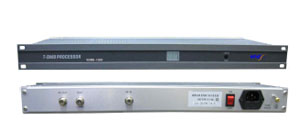

복수체널형 T-DMB PROCESSOR (BW_6MHz )
(WSP-TDMB100)

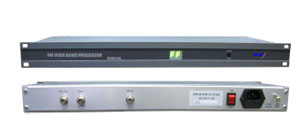

광대역형 FM SIGNAL PROCESSOR (BW_20㎒ )
(WJFM-100B)

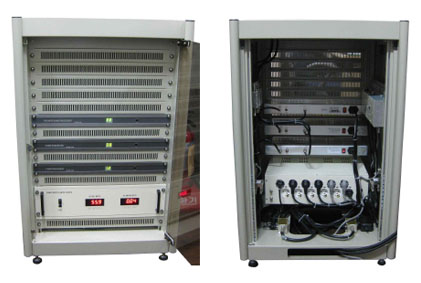

FM/TDMB 중계용 HEAD END RACK
