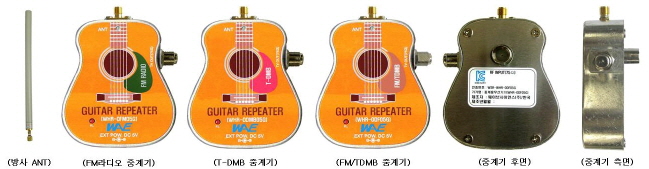

기타형 가정용 중계기(FM, TDMB, FM+TDMB) 전, 후, 측면 사진
※ 기타 모양의 노출형 가정용 중계기이며, FM라디오방송 전용, 지상파 이동멀티미디어방송 전용, FM라디오방송 및 지상파 이동멀티미디어방송 겸용 등 3가지 종류의 제품이 있습니다..
<특성>
① Size : (w)69.0 x (h)104(W/ANT-278) x (d)23(W/입력콘넥터-77)mm
② 사용 주파수 : FM라디오 중계기_(88~107.9㎒), TDMB중계기_(174~216㎒), 겸용 중계기_(88~107.9㎒/174~216㎒)
③ 중계실효반경 : 20m
④ 방송신호 입력단자 : F-TYPE Male Connector(75Ω)
⑤ 동작전류 : 단일 대역용_70㎃, 겸용 중계기_130㎃
⑥ 외부전원 입력 잭 : PCP TYPE (Φ5.5-2.1)
⑦ 사용전원 : AC Adapter(DC 5V, 300mA)
⑧ 방사안테나 : HELICAL ANTENNA(SMA-TYPE CONNECTOR(50Ω)
<사용방법>
1. 세대 내 개활된 거실 등에 설치된 방송공동수신설비인 직렬단자의 방송신호 출력단자에 중계기 입력단자를 직부하고 중계기 상단 안테나단자에 헬리컬안테나(HELICAL ANTENNA)를 조립한 후 DC ADAPTER를 상용전원 콘센트에 꼽은 후 (DC 5V, 300㎃)의 출력단자 플러그를 중계기 하단 전원입력 잭(Φ5.5-2.1)에 꼽으면 중계기가 동작되며, 중계기 방사용안테나로 전파가 방사됨으로서 중계반경 10~20m의 실내에 중계가 이루어짐으로서 세대 내 전파음영지역을 해소할 수 있는 제품입니다.
※ 2015년 신제품 출시 : 매입형, 기타형_6종
