- <지하층 재난방송 수신설비> -

본 기기는 미래창조과학부 고시「방송공동수신설비의 설치기준에 관한 고시」기준에 적합한 기기 입니다.(FM라디오방송 및 이동멀티미디어방송 신호를 동시에 중계가 가능한 지하용 기기 입니다.

※조달청 물품분류번호 : 43222817
              물품식별번호 : 22177496

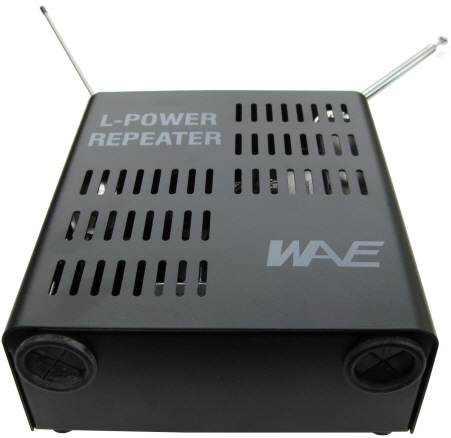

지하용 FM/TDMB 중계기(WHR-FTDMB100BP) 제품사진(중소기업청 ★성능인증 제품/EPC 제품★)
① Size : 160(w) x 180(h) x 65(d)mm
②사용주파수 : FM(88~107.9㎒)/TDMB(174~216㎒)
③ 중계실효반경 : FM_35m ~ TDMB_25m
④ 사용전원 : 동축케이블 중첩전원 DC 12V, 270mA
⑤ 방사안테나 : Λ/4 Load ANTENNA

(※ FM RADIO : Frequency Modulation Radio Broadcasting)
(※ 이동멀티미디어방송 : TDMB(Terrestrial Digital Multi Media Broadcasting)

<※ 지하층 제난방송 수신설비>
1. 기존제품_지하용 FM/TDMB용 중계기(WHR-FTDMB100BP) : 중첩전원(12 ~ 14V) 사용
2. 신제품_지하용 FM/TDMB 중계기(WHR-ODF105BP) : 중첩전원(DC 7 ~ 7.5V) 사용

<특    징>

1. 하나의 동축케이블을 통하여 전원 및 방송신호를 중첩하여 공급되는 중계신호를 사용함으로서 별도의 전원 공사가 필요 없는 기기 입니다.

2. 하나의 동축케이블 선로에 중계기를 4대까지 연장이 가능하여 중계범위를 확장 할 수 있습니다.

[선로의 구성] : {장치함 내 설치(MATV AMP+Power inserter+DC Adapter) → 1st 중계기 → 2nd 중계기 → 3nd 중계기 → 4rd 중계기} _ 5C 기준 175m 이내

3. 고 발포 동축케이블(5C-HFBT) 기준, 장치함으로 부터 말단 중계기까지 선로의 길이가 175m 이내 까지 중계기의 연장 설치가 가능합니다.
