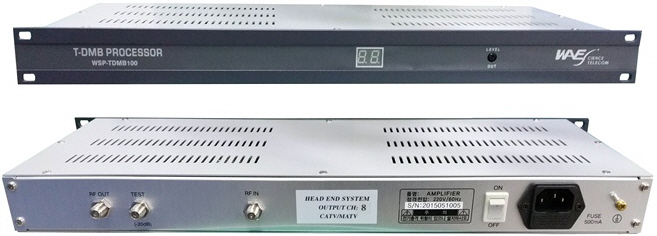

품명 : 복수채널용 T-DMB SIGNAL PROCESSOR(WSP-TDMB100)
적합인증 제품 : MSIP-CTM-WSR-WHR-TDMB100 / 국립전파연구원 (※ 지상파 DMB 단일채널 수신특성이 양호한 지역에서 사용에 적합한 장비이며, 비교적 저가의 장비입니다.)
<전기적 특성>
구 분 | 단 위 | 기 준 값 | 비 고 | 입･출력 주파수대역 | ㎒ | 174.512 ∼ 215.504 범위 중 지정채널 | | 채널 대역폭 | ㎒ | 4.992 | | 입력레벨 | ㏈㎶ | 40 ∼ 60 | | 출력레벨 | ㏈㎶ 이상 | 95 | | 자동이득 조정범위 | ㏈ 이상 | -10 ∼ +10 | 입력변화범위 | ㏈ 이내 | ± 1 | 출력변화범위 | 반사손실 | ㏈ 이상 | 10 | | 주파수특성 | ㏈ 이내 | ± 1 | | 출력레벨 안정도 | ㏈ 이내 | ± 1 | | 주파수 안정도 | ㎑ 이내 | ± 10 | | 스퓨리어스 | ㏈ 이하 | -60 | | 출력조정범위 | ㏈ 이상 | 15 | | 잡음지수 | ㏈ 이하 | 10 | | 험 변 조 | ㏈ 이하 | -60 | | 감쇄특성 | ㏈ 이상 | 40 | | 임피던스 | Ω | 75 불평형(F-type) | | 크 기 | mm | 483(w) x 44.4(h) x 265(d) | |
<특 징>
1. 수신안테나의 수신품질이 양호한 지역에서 사용하는 장비로서 비교적 저가의 장비임.
2. 수신안테나의 방송채널 별 레벨편차가 적은 경우 사용하며, 6㎒ 대역 전체에 대하여 조정이 가능하며, 채널(6㎒) 내 3개의 각 단일채널(1.536㎒)의 왜곡된 신호의 레벨 보정이 불가능하여 입력신호 그대로 증폭하여 출력이 가능한 저가의 장비임.
3. 복수채널(6㎒) 대역 1채널의 증폭이 가능한 구조
4. 복수채널(6㎒) SAW FILTER 사용으로 대역(174~216㎒) 외 인접채널의 감쇄특성이 우수
5. 복수채널(6㎒) AGC 기능
6. 전면 판넬에 출력레벨 조정자 구비
7. 동작 상태를 확인할 수 있는 FND 부착
8. 크 기 : 19" 랙 타입 1U
9. 미래창조과학부 방송통신기기 적합인증 제품 입니다.
|
