세대 및 협소 공간용 FM/DMB 겸용 중계기(WHR-ODF105)

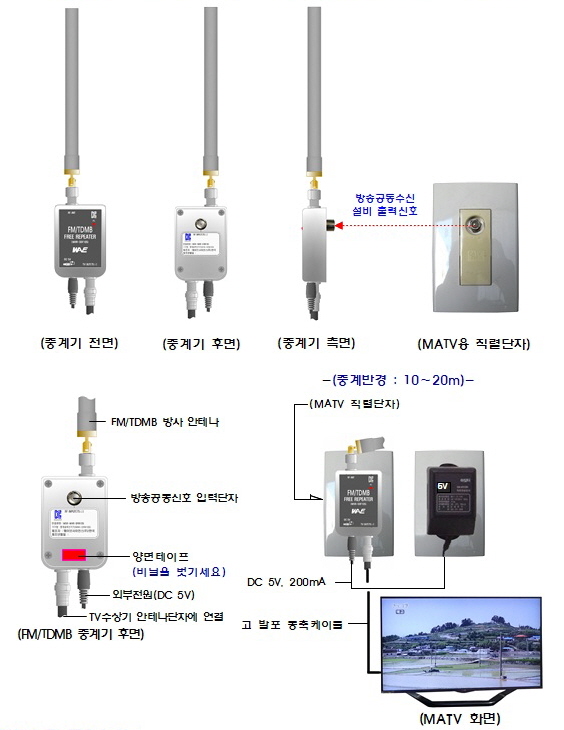

1. 중계기 본체 후면의 방송입력단자(Female)를 개활된 거실 등 벽면에 설치된 직렬단자(TV방송 안테나단자) 콘넥터의 속심에 맞추어 눌러서 꼽습니다(이 때 중계기 본체 하단에 부착된 양면테이프 피복을 제거 후 그대로 눌러서 부착 고정 하시면 됩니다.
2. 동봉된 듀얼 헬리컬안테나(FM/DMB)를 중계기 본체 안테나단자에 시계방향으로 돌려서 조립합니다.
3. 동봉된 AC/DC 어댑터를 상용전원에 꼽은 후 출력단자의 직류잭을 중계기 본체 외부전원 입력단자에 꼽아서 사용하시면 반경 약 20m의 전파음영지역에 방송중계가 이루어 집니다.
(※ 참고로 2015년 8월 5일 이후에 건축허가를 받아서 신축한 모든 공동주택 및 바닥면적의 합계가 5천 제곱
미터 이상인 업무용건물 및 숙박시설에는 위와 같이 간단히 설치 하시면 집 안에서 FM라디오방송 및 DMB방
송의 원활한 시청이 가능할 것으로 사료됩니다.)
★ 협소한 공간(반경 약 20m 이내)의 지하주차장에도 설치된 직렬단자 등의 출력신호를 이용하여 적용이 가능합니다.
