세대용 FM/DMB 겸용 중계기(WHR-ODF105)

중계용무선기기

– 에프엠라디오 방송 수신안테나(88-108㎒)

– 지상파 디지털 멀티미디어방송 수신안테나(174~216㎒)

– 분리기(DIVIDER)_(2P-8P/12P/54~806㎒)

– 신호합성기(COMBINER)_(2P-8P/12P/54~806㎒)

– 광대역형 에프엠라디오방송 신호처리기(1U/88~108㎒)

– 채널형 에프엠라디오방송 신호처리기(3U/10채널)

– 디지털 필터혀 에프엠라디오방송 신소처리기(1U/20채널 선택)

– 복수채널형 이동멀티미디어방송 신호처리기(1U/6㎒_1채널)

– 단일채널형 이동멀티미디어방송 신호처리기(3U/1.536㎒_6채널 또는 3채널)

– 디지털 필터형 이동멀티미디어방송 신호처리기(1U/1.536MHz_20채널 선택)

– 주 중폭기(Head Amplifier)(54~806㎒)

– 세대용 중계기/에프엠라디오 중계기, 지상파디엠비 중계기, FM/TDMB 겸용 중계기

– 지하용 중계기/에프엠라디오 중계기, 지상파디엠비 중계기, FM/TDMB 겸용 중계기

– 전원공급기 세트/전원삽입기(45/90VA), DC어댑터(DC 5V~DC12V, 0.5~1.5A)

– 동축케이블(5C-HFBT, 7C-HFBT, 10C-HFBT) : 75Ω용

– 동축커넥터(5C-CRIMP, 7C-CRIMP, 방수형_5C,7C,10C)

제목

세대용 FM/DMB 겸용 중계기(WHR-ODF105)2021-05-07 04:25

작성자

첨부파일

세대용 FM/DMB 겸용 중계기(WHR-ODF105)

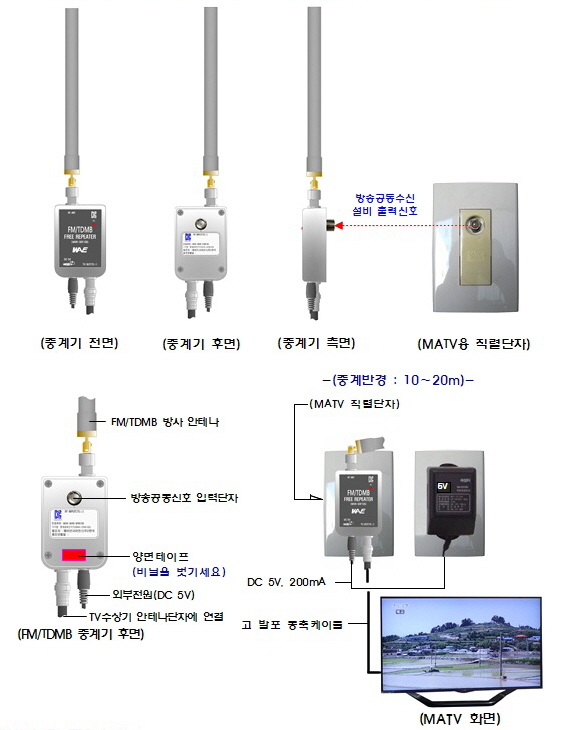

<사용설명>

1. 중계기 본체 후면의 방송입력단자(Female)를 개활된 거실 등 벽면에 설치된 직렬단자(TV방송 안테나단자) 콘넥터의 속심에 맞추어 눌러서 꼽습니다(이 때 중계기 본체 하단에 부착된 양면테이프 피복을 제거 후 그대로 눌러서 부착 고정 하시면 됩니다.

2. 동봉된 듀얼 헬리컬안테나(FM/DMB)를 중계기 본체 안테나단자에 시계방향으로 돌려서 조립합니다.

3. 동봉된 AC/DC 어댑터를 상용전원에 꼽은 후 출력단자의 직류잭을 중계기 본체 외부전원 입력단자에 꼽아서 사용하시면 반경 약 20m의 전파음영지역에 방송중계가 이루어 집니다.

(※ 참고로 2015년 8월 5일 이후에 건축허가를 받아서 신축한 모든 공동주택 및 바닥면적의 합계가 5천 제곱

미터 이상인 업무용건물 및 숙박시설에는 위와 같이 간단히 설치 하시면 집 안에서 FM라디오방송 및 DMB방

송의 원활한 시청이 가능할 것으로 사료됩니다.)
