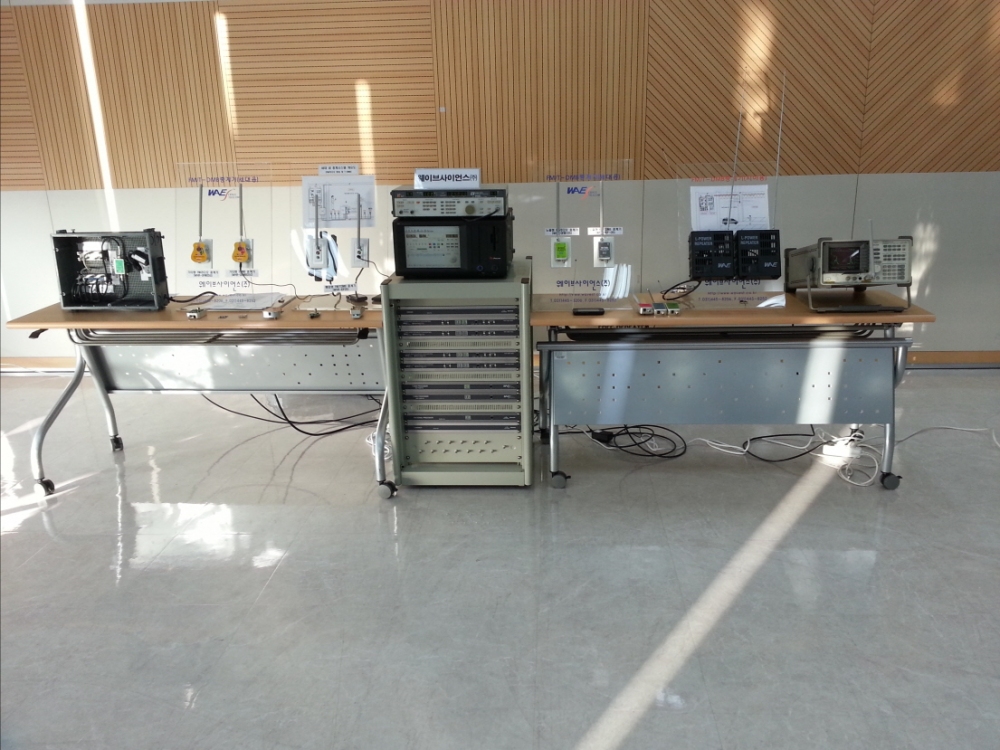

세대용 중계기 시연회 사진(한국전파진흥협회)
세대용 중계기 시연회 사진(한국전파진흥협회)

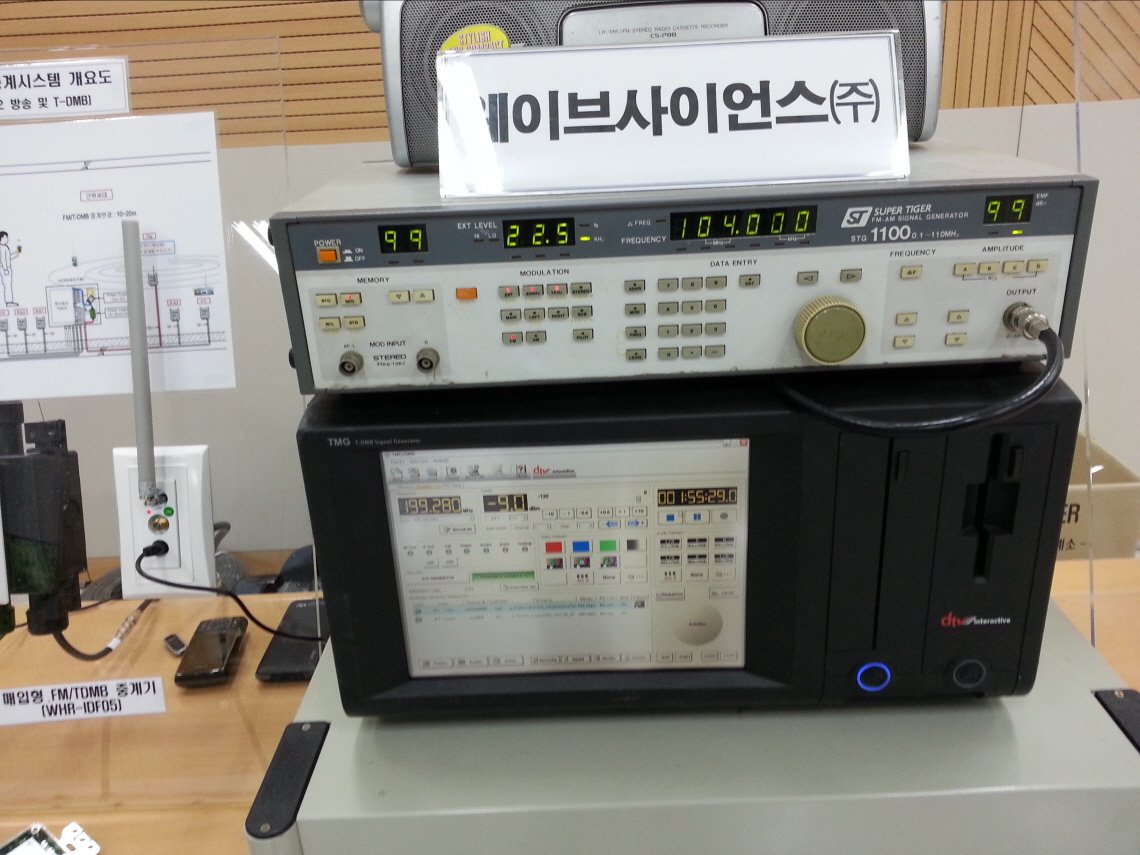

☆ LAB 시험용 FM라디오방송신호 및 이동멀티미디어방송신호 발생기 사진
세대 매입형 중계기 전원 및 방송신호 동축케이블에 중첩전송 입력 시연회 사진

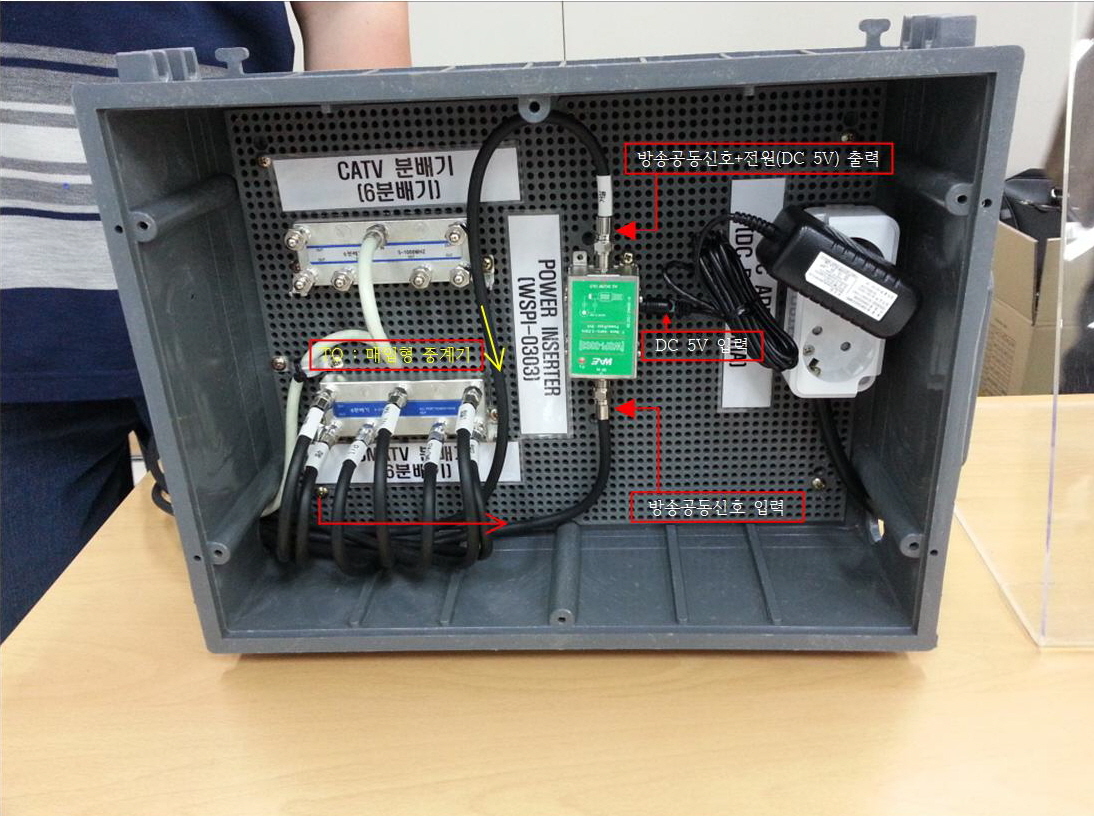

☆ 세대단자함 내 : "방송신호 및 DC 5V 전원 중첩장치(세대용 POWER INSERTER)" 회로구성 사진)
<세대 내 매입형 중계기 시스템 구성 방법>
1. 세대단자함 내 설치 기기
(SMATV분배기 출력신호와 DC 5V 전원을 하나의 동축케이블 전송선로에 중첩하여 중계기에 공급)
① DC ADAPTER(DC 5V, 0.3A) 1대 설치
② 세대단자함내에 POWER INSERTER(WSPI-0303) 1대 설치
2. 개활된 거실 등의 벽면 매입 4각 박스에 직렬단자 대신 매입형 중계기 설치
(인입 동축케이블을 입력단자에 연결 후 동봉된 소형 방사용테나를 중계기에 조립하면 완료)

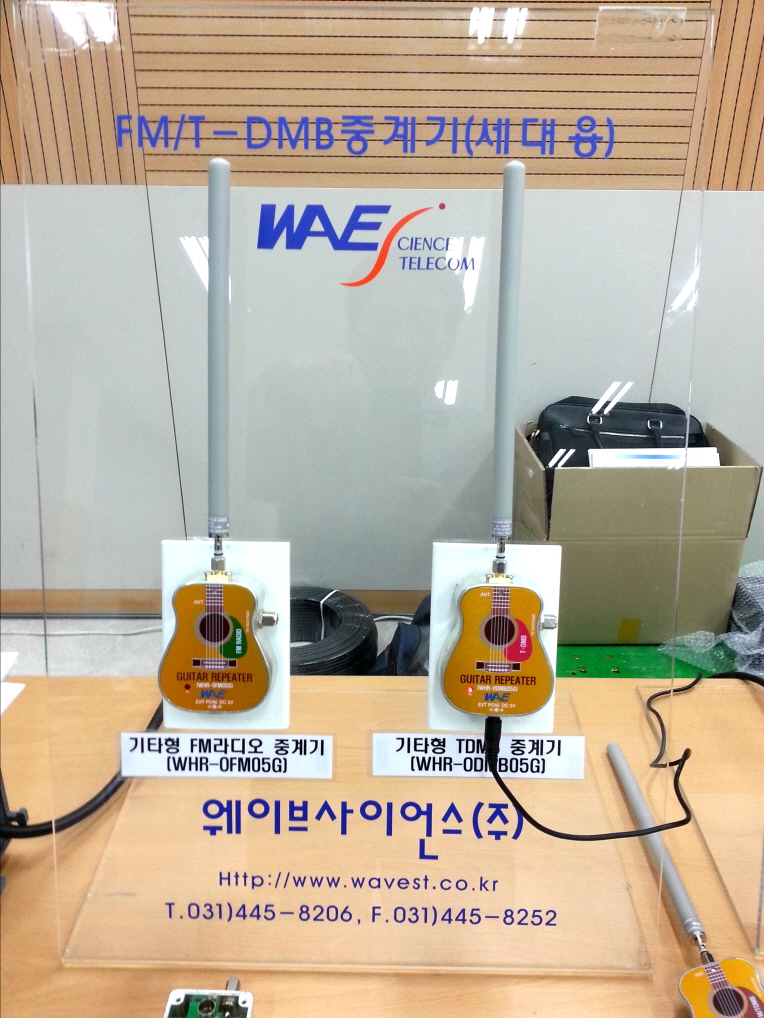

세대용 기타형 중계기 시연회 사진(한국전파진흥협회)
☆ 기타형 중계기 설치 사진(노출형) : 기축 건물의 세대 내 적용에 적합한 제품입니다.
<※중계기 종류>
(에프엠라디오방송용, 이동멀티미디어방송용, 에프엠라디오방송/이동멀티미디어빙송 겸용)
<설치방법>
1. 세대 내 개활된 거실 등의 벽면에 설치된 기존의 직렬단자 방송신호 출력단자에 직부하여 간단히 설치합니다.
2. 동봉된 방사용 안테나를 중계기 안테나 출력단자에 조립합니다.
3. 동봉된 DC 5V 에댑터를 상용전원에 연결한 후 직류 출력코드에 연결된 플러그를 중계기 하단의 외부전원 입력 잭에 꼽으시면 됩니다. |
