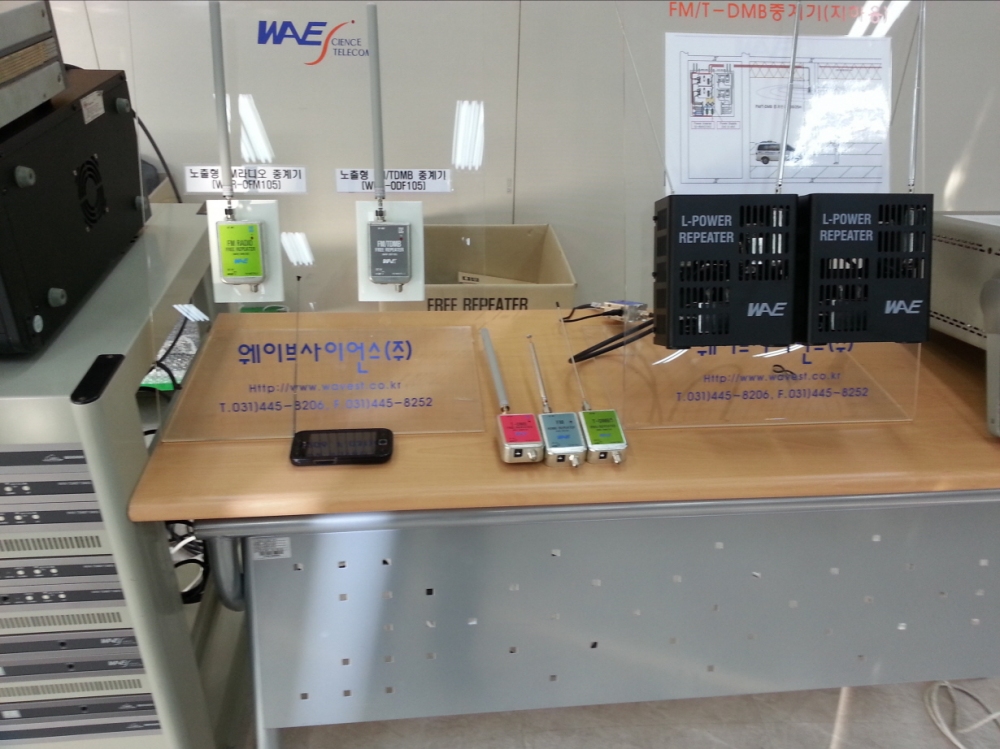

세대용 중계기 시연회 사진(한국전파진흥협회)
수신전계 강도 측정화면 시험사진
1. 에프엠라디오방송 : 104MHz
2. 이동멀티미디어방송 : 195MHz(CH09)
세대 노출형 중계기 및 지하용 중계기 시연회 사진(한국전파진흥협회)
☆ 노출형 세대용 중계기 및 지하용 중계기 설치 사진

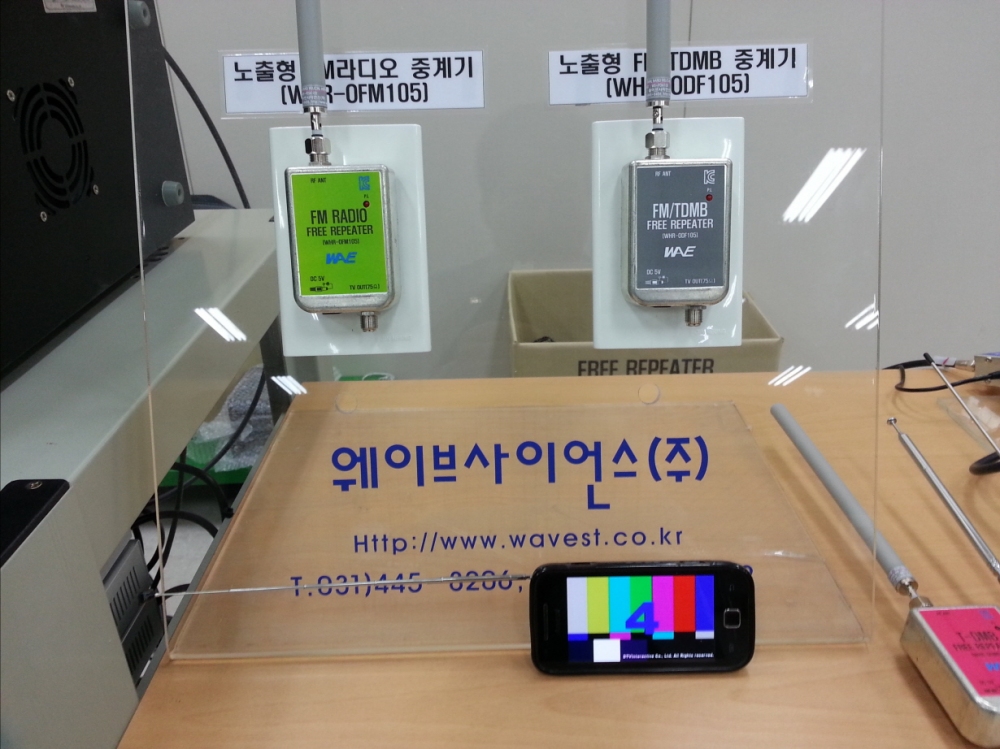

세대 노출형 중계기 시연회 사진(한국전파진흥협회)
☆ 노출형 중계기 설치 사진
(스마트폰의 이동멀티미디어방송(TDMB) 수신장면 사진)
☆ 노출형 중계기 설치 사진(노출형) : 기축 건물의 세대 내 적용에 적합한 제품입니다.
<※중계기 종류>
(에프엠라디오방송용, 이동멀티미디어방송용, 에프엠라디오방송/이동멀티미디어빙송 겸용)
<설치방법>
1. 세대 내 개활된 거실 등의 벽면에 설치된 기존의 직렬단자 방송신호 출력단자에 직부하여 간단히 설치합니다.
2. 동봉된 방사용 안테나를 중계기 안테나 출력단자에 조립합니다.
3. 동봉된 DC 5V 에댑터를 상용전원에 연결한 후 직류 출력코드에 연결된 플러그를 중계기 하단의 외부전원 입력 잭에 꼽으시면 됩니다.
|
|
