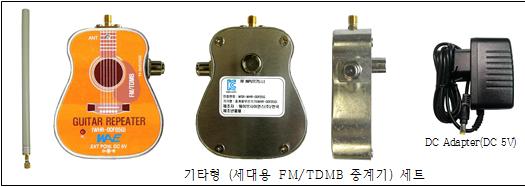

기타형 (세대용 FM/TDMB 중계기) 세트 사진
모델명 : (WHR-ODF05G)_Wave Science Home Repeater Out door Type FM Radio & T-DMB(DC 5V)용의 Guitar형을 의미함.

<공지>※ 2017년 7월 31일부터 가정용인 기타형 중계기의 일시적인 공급 부족으로 판매를 중단 합니다.



(※ 기타 모양의 초소형 가정 또는 격벽된 업무용건물용 중계기이며, FM/TDMB겸용 중계기로서 「방송공동수신설비의 설치기준에 관한 고시」 기준에 적합한 기기 입니다.

<특성>
① Size : (w)69.0 x (h)104(W/ANT-278) x (d)23(W/입력콘넥터-77)mm
② 사용 주파수 : FM(88~108㎒)/T-DMB(174~216㎒)
③ 중계실효반경 : 10 ~ 20m
④ 방송신호 입력단자 : F-TYPE Male Connector(75Ω)_중계기 본체 후면
⑤ 동작전류 : 130㎃
⑥ 외부전원 입력 잭 : PCP TYPE (Φ5.5-2.1)
⑦ 사용전원 : DC Adapter(DC 5V, 300mA)
⑧ 방사안테나 : HELICAL ANTENNA(SMA-TYPE CONNECTOR(50Ω))
⑨ 포장단위 : FM/TDMB겸용 중계기, 2중 대역용 방사안테나, DC Adapter, 취급설명서
⑩ 세트가격 : ￦             (문의바람) _ 전화 031)445-8206 ~8, 팩스 031)445-8252

<사용방법>
   세대 내 개활된 거실 또는 격벽된 지하 공간(지하상가)등의 각 실에 설치된 방송공동수신설비인 직렬단자의 방송신호 출력단자에 중계기 입력단자를 직부하고 중계기 상단 안테나단자에 헬리컬안테나(HELICAL ANTENNA)를 조립한 후 DC ADAPTER를 상용전원 콘센트에 꼽은 후 (DC 5V, 300㎃)의 출력단자 플러그를 중계기 본체 하단 전원입력 잭(Φ5.5-2.1)에 꼽으면 중계기가 동작되며, 중계기 방사용안테나로 전파가 방사됨으로서 중계반경 10~20m의 실내에 중계가 이루어짐으로서 세대 내 전파음영지역을 해소할 수 있는 제품입니다.

<종류>
1). FM라디오방송용(WHR-OFM05G)
2). T-DMB 방송용(WHR-ODMB05G)
3). FM/T-DMB 겸용(WHR-ODF05G)

<용도>
1). 신규 및 기축 공동주택의 세대 내 또는 격벽된 지하 공간(업무용건물) 각 실별 직렬단자의 방송신호 출력단자에 노출 설치하여 에프엠라디오방송 및 이동멀티미디어방송(T-DMB)의 전파음영지역 해소용으로 적용하기에 적합

(※ FM RADIO : Frequency Modulation Radio Broadcasting)
(※ 이동멀티미디어방송 : TDMB(Terrestrial Digital Multi Media Broadcasting)

<※ 세대 내 재난방송 수신설비> : 신축 및 기축 공동주택 등의 세대 내에 적용하기에 적합한 제품임.

<공지>※ 2017년 7월 31일부터 가정용인 기타형 중계기의 일시적인 공급 부족으로 판매를 중단 합니다.
