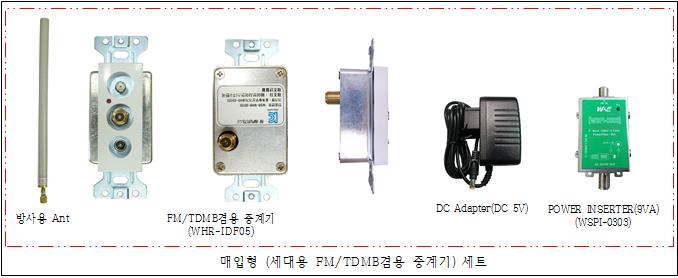

매입형 초소형 : 세대 또는 격벽된 지하층(승강기홀, 상주 공간 등) FM/TDMB겸용 중계기) 세트 사진
모델명 : (WHR-IDF05)_Wave Science Home Repeater Indoor Type FM Radio & T-DMB(DC 5V)용을 의미함.



(※ 공동주택 등의 세대 내 거실 또는 격벽된 지하 공간(업무용건물) 등의 지하층 승강기 홀 및 격벽된 각 실의

벽면 또는 천정 등의 벽 매입 4각 박스(54mm) 또는 SW 박스(54mm)에 내장하여 설치하는 타입의 중계기이며,

FM/TDMB겸용 중계기로서 「방송공동수신설비의 설치기준에 관한 고시」 기준에 적합한 기기 입니다.

<특성>
① Size : (w)44 x (h)110(W/ANT-251) x (d)48mm
② 사용 주파수 : FM(88~108㎒)/TDMB(174~216㎒)
③ 중계실효반경 : 약 20m
④ 방송신호 입력단자 : F-TYPE Male Connector(75Ω)_중계기 본체 후면
⑤ 동작전류 : 단일 대역용_130㎃
⑥ 외부전원 입력단자 : 중계기 후면 F 타입 입력단자에방송신호와 전원 중첩 공급방식
⑦ 사용전원 : DC Adapter(DC 5V, 300mA)
⑧ 방사안테나 : HELICAL ANTENNA(SMA-TYPE CONNECTOR(50Ω))
⑨ 설치방식 : 4각 박스 또는 SW 박스에 내장 설치
⑩ 포장단위 : FM Radio/T-DMB겸용 중계기, 2중 대역 방사안테나, DC Adapter, Power Inserter(WSPI-0303), 취급설명서
⑪ 세트가격 : ￦             (문의바람) _ 전화 031)445-8206 ~8, 팩스 031)445-8252


<사용방법>
1. 세대 단자함 내에 DC ADAPTER와 세대용 POWER INSERTER(WSPI-0303)을 설치하여 RF방송신호와 중계기 동작전원(DC 5V, 300㎃)을 거실 등에 설치된 중계기 입력선로에 중첩하여 전송하면 중계기가 동작하며, 중계기에 동봉된 안테나를 조립하면 안테나로 전파가 방사됨으로서 중계반경 (약 20m)의 실내에 중계가 이루어짐으로서 세대 내 전파음영지역을 해소할 수 있다.

<용도>
1). 신규 공동주택 건설현장의 세대 내에 매입 설치하여 에프엠라디오방송 및 이동멀티미디어방송(T-DMB)의 전파음영지역 해소용으로 적용하기에 적합
2). 기존 주택의 세대 내에 매입 설치하여 에프엠라디오방송 및 이동멀티미디어방송(T-DMB)의 전파음영지역 해소용으로 적용 가능

3) 협소한 지하공간의 재난방송수신설비로도 활용이 가능한 모델입니다.


(※ FM RADIO : Frequency Modulation Radio Broadcasting)
(※ 이동멀티미디어방송 : TDMB(Terrestrial Digital Multi Media Broadcasting)

<※ 세대 내 재난방송 수신설비> : 신축 공동주택 등의 건설 현장에서 격벽된 각실, 승강기 홀, 통로 및 세대 내의 전파음영지역 해소용으로 적용하기에 적합한 제품임.
